Autodesk Forge 学习简谈 - 4

news/2024/6/16 7:29:27 标签: javascript, php

就上文提到的四类常见咨询内容,本文介绍第四类:离线模型的下载和部署。

这是个经典问题,主要和Forge模型上载,转换,网页查看模型几个API有关,尤其国内朋友最为关心。所以单独提出来介绍。

默认情况下,Forge转换后的数据放在Forge云端(目前在AWS美国),所以就有网络访问性能的考虑。转换后的数据在云端都有唯一的地址,Forge也允许下载,对于obj,stl等格式,下载很直接,这里有两篇文章介绍:

  • 转换模型为OBJ并下载

  • 转换模型为STL并下载

而挑战是SVF格式,也就支持网页浏览的格式。SVF不是单一文件,是一个数据包,包括了构件几何信息,属性包,有一个.svf的清单文件(二维模型是.F2D)。而Forge Viewer的JavaScript库对此数据进行解析和渲染。例如,下图是前面提到的Forge Viewer 课程系列(全英文)中使用到的离线数据包。目前,SVF数据格式并没有文档说明,不过,只要按清单文件下载到这些数据,用Viewer3D.js和其辅助*.js解析加载即可,倒不用一定要知道数据格式。而使用Forge Viewer相关js代码前提是数据包是由Forge的数据提取和转换服务而来。

图片描述

我们部门也提供了一个工具http://extract.autodesk.io/ ,专门用来上传,下载离线SVF包,而且这个工具还给您搭建了一个很简单的测试框架(Node.js和PHP两种)。

图片描述

很多朋友对于这个工具实现的转换下载非常感兴趣,但该工具很综合,流程较为复杂,不太容易弄清楚其逻辑。而由于相关下载过程现在并不是发布的云服务,所以没有文档以说明,所以我们的建议是,如果不能能研究清楚下载逻辑,就直接使用其转换结果即可,不用花太多时间在这上面。等待文档完善,或对应的SDK封装了下载端口,使用就更为方便了。

此工具网站是公开的,请不要上载您的机密模型,假设不慎上载了,可以通过删除按钮及时删掉。更建议把其源代码下载部署,在您的本地端去上载转换,这样。您的模型只需要和Forge云服务通信,保证了只有您能访问这些模型数据,并且在遇到故障的时候,易于调试。

最后,注意:使用Forge Viewer客户端的JavaScript代码,必须是从Forge数据提取和转换服务得到的的数据。


http://www.niftyadmin.cn/n/981302.html

相关文章

Mysql数据库初章--管理篇

文章目录1. 为什么要使用数据库一:Mysql基本操作命令1.1:查看数据库信息1.2:查看数据库中的表信息1.3:查看数据库的结构(字段)1.4:SQL语言概述二:创建数据库和表2.1:DDL语…

Linux小技巧之大文件切割

在日常运维工作中经常遇到比较大文件,由其是一些日志文件,动辄几个G。 这时想从日志中搜索的有用的信息,是比较耗时间和资源的。【尤其是一些小白喜欢直接VI】 split 命令可以直接帮助我们将文件切成不同等分,直接上干货&#xf…

使用 ES2015 编写 Gulp 构建

Gulp 自 v3.9.0 版本增加对 Babel 的支持,也就是说可以使用 ES2015 语法来编写 gulp 任务。 检查 gulp 版本 $ gulp -v 确保 gulp-cli 和 gulp 都是 v3.9.0 以上版本。 $ npm install gulp && npm install gulp -g 安装 babel 安装 babel-core 和 babel-pre…

JAVA中重写equals()方法为什么要重写hashcode()方法说明

重写hashCode()时最重要的原因就是:无论何时,对同一个对象调用hashCode()都应该生成同样的值。如果在将一个对象用put()方法添加进HashMap时产生一个hashCode()值,而用get()取出时却产生了另外一…

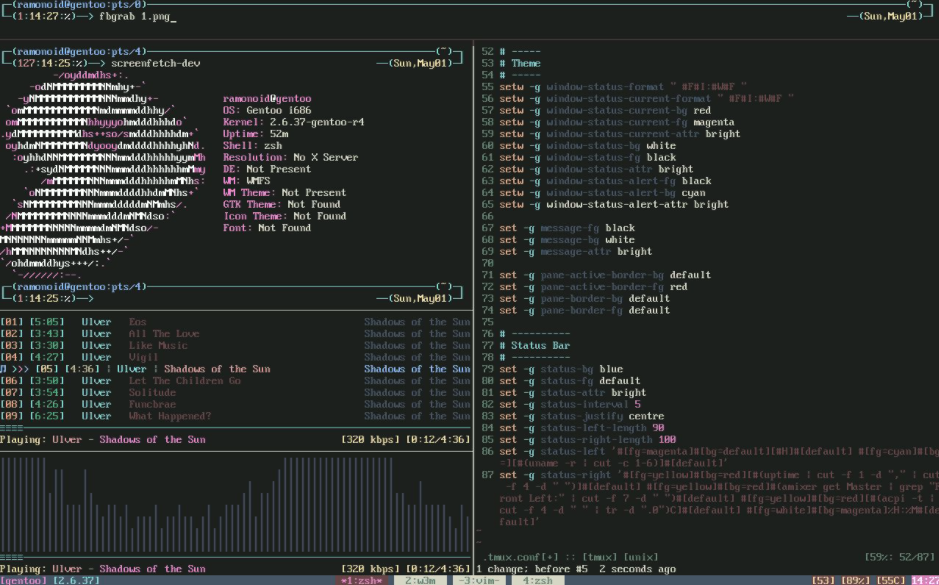

Linux小技巧之终端窗口screen

远程管理的时候,如果网络不好,经常会遇到执行的命令被中断。 比如:ssh 到一台服务器,执行一个imp命令,执行到一半,结果网络断了。前功尽弃。 这时候就是screen登场的时候。screen 会直接打开一个虚拟终端…

复习篇--lvm

LVM是 Logical Volume Manager(逻卷管理)的简写,它是Linux环境下对磁盘分区进行管理的一种机制,它由Heinz Mauelshagen在Linux 2.4内核上实现。一.基本概念及关系PV (物理卷) :可以是磁盘分区、硬盘本身或回环文件。物…

ajax中解析json数据的各种方法(返回类型为json或text)

对于json 从servlet中返回给ajax的dataType类型可以是text,json 1、在servlet中构造json文本,再response.getWriter()给ajax,返回json text文本 servlet中,一面一段写在doPost或doGet中,但要相互调用this.doGet(rq,rs)或this.doGe…

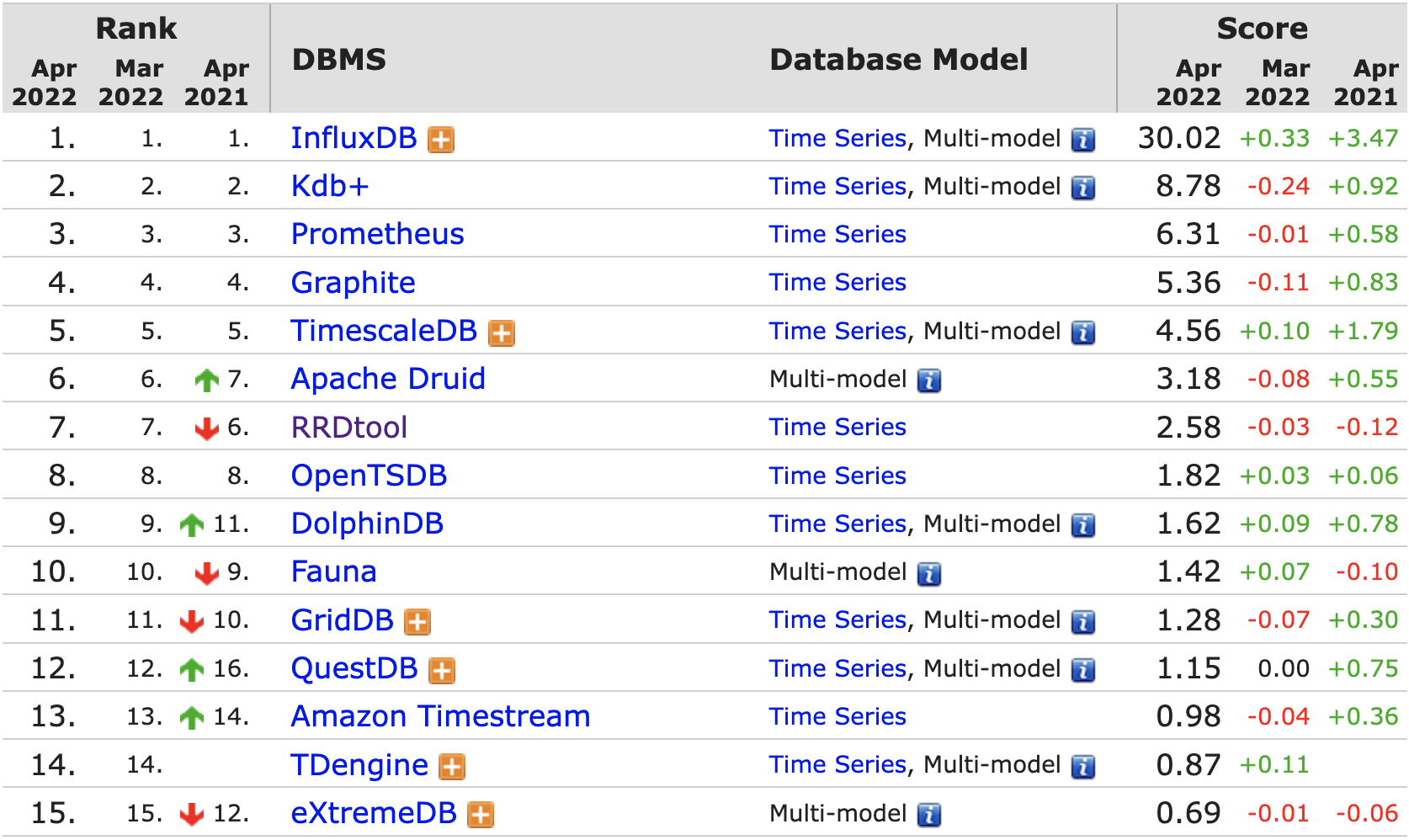

TDengine 最大打开文件数nofile不生效
